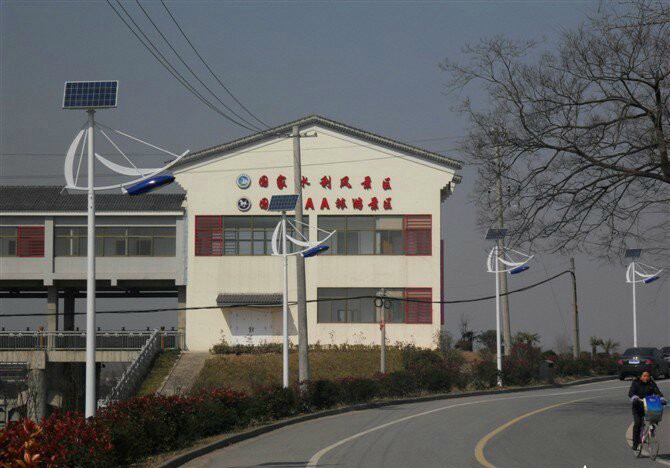

項目地點：廣西南寧市武鳴縣靈水風景區
      路燈類形：6M太陽能led路燈

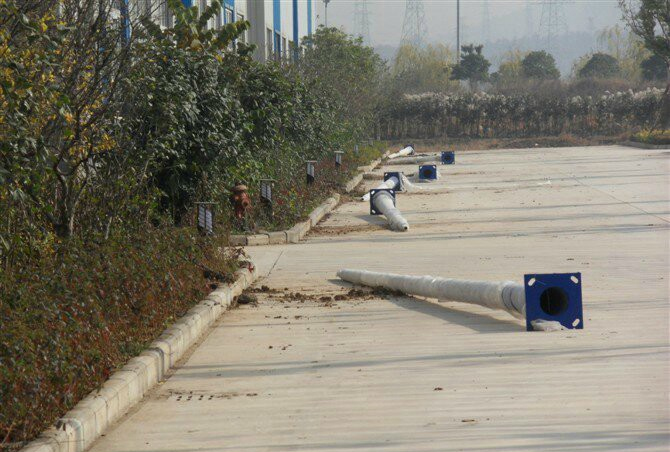

（一）燈桿
1、燈桿材料及規格
(1)主桿采用優質Q235鋼板，燈桿壁厚3.5mm，主桿高6米，安裝風機和太陽能板，上口徑φ75mm，下口徑φ147mm，LDE燈頭位置距地面5m，燈臂長度1m。距頂部1.0m處安裝太陽能支架。
(2)燈桿內外經熱浸鍍鋅防腐處理，鍍鋅的平均厚度≥85μm。
(3)表面用進口防紫外線全樹脂粉噴塑，塑層厚度≥100μm，表面層光滑整，其涂膜附著性能、耐沖擊性能、阻燃性能、耐酸/堿/鹽水溶液浸泡、耐候性能等各項均符合GB1720、GB1732、GB1763、ASTM F1043-95及GB/T《高速公路交通工程鋼構件防腐技術條件》等相關標準。
(4)燈桿的防腐性能為II類，附著力達到國家標準。
(5)焊接采用全自動埋弧焊接，達到探傷檢驗焊接國家GB-T3323-1989III標準，熔深達80%以上，強度高，焊縫致密美觀。
(6)燈桿支撐為優質焊接鋼管，壁厚為3.5mm以上。
(7)燈桿保質期2年，壽命30年以上。
2、燈桿技術參數：
(1)錐度：12：1000
(2)直線度偏差：<0.2%
(3)長度偏差：<+3mm
(4)對邊距偏差：<+2mm
(5)桿體扭曲度：<5°
(6)桿體直線度：<1mm
(7)彎臂扭曲度：<2°
(8)彎臂部分對邊距偏差：<10°
(9)法蘭盤與桿體垂直度偏差：<1°
(10)法蘭焊接位置偏差：<2mm
(11)鋅鍍層厚度≥85μm
(12)抗風速可達40m/s
(13)使用壽命≥30年
(14)燈桿尺寸圖(詳見施工圖設計)


（二）太陽能電池組件技術要求
1、要求采用單晶硅材料，通過高科技提煉后分割串并排列而成，無污染，無噪聲，綠色能源環保產品。
2、符合GB/T1102-89標準。
3、技術參數：

項目	特征值	備注
標準功率	120W	工作電壓*工作電流 串聯工作
工作電壓	17.4V	開路電壓：17.4
工作電流	5.682A	短路電流：6.125A
太陽能電池片轉化效率	≥17.7%	組件轉化效率≥14.5%
太陽能電池片尺寸	1200*808*40	72片串
壽命	≥25年	保質期2年 5年功率衰減其總功率的10%

4、主要零部件列表

零部件	材料/成份/類型
硅晶片	多晶硅片
背板材料	壽命25年以上
邊框	鋁合金邊框，表面鋁鈦氧化
粘合劑	EVA
連接片	鍍錫銅帶
封裝材料	3.2mm厚超白透光鋼化玻璃
接線盒	防水接線盒，有反接保護

（三）光源和電器

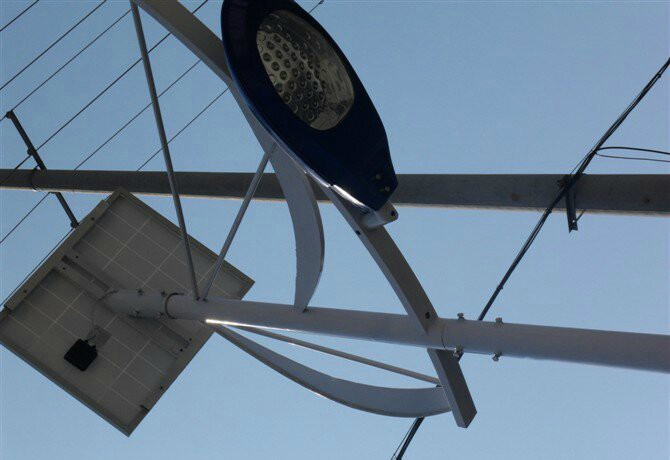

1.LED光源
（1）光源采用高光量單顆1WLED，光通量每顆為100lm左右，總功率為30w。
（2）額定電壓：DC12V
（3）光效功率：106Lm/W
（4）中心照度：9m≥38LX,平均照度為≥51LX
（5）使用壽命：≥50000h，半年光衰≤2.2%
（6）適應溫度：-25~65℃
（7）光通量：約13200lm
（8）光色：柔白色
（9）色溫：5500-6000K
（10）LED驅動器：分路電子驅動器控制，有減半用電功能.智能控制，達到節能效果。
（11）安裝方式：驅動器燈具內
（12）驅動電壓：DC12V
2.120W LED基本參數

參數名稱	技術數據	備注
總功率	30W
燈具效率	≥92%
中心照度	≥9M/38LX
平均照度	≥15LX
均勻度	0.4
顯色指數	＞75
防護等級	IP65
工作溫升	＜30度
質保期	2年
每顆LED光效	1001m/W
LED驅動器	智能驅動器
LED線路板設計	高純度鋁基板	單顆故障不影響其他LED發光效果
LED色溫	5000~5500K以上	柔色
半年光衰	＜2.2%
適應溫度	-25℃~65℃

3.燈頭工藝
（1）燈體兩端阻頭采用102合金鋁，高溫溶解成液態，經壓鑄機高壓高速充填出模成型。壓鑄鋁具有散熱快的功能。中間散熱片為優質純鋁合金拉芯成型，表面氧化處理，具有抗腐性強，30年不變質的壽命。
（2）反射器為優質ABS材料，通過陽極鍍膜，反光效果好，光強分布均勻；
（3）采用高強度，耐高溫平面鋼化玻璃，厚度≥5mm；
（4）發光體防護等級IP65；
（5）表面散熱效果好，鋁片均勻，能不斷散發熱量，保護LED發光管壽命；
（6）整個燈具迎面上承受45m/s的風速時，不會產生彎曲和結構移動；
（7）燈體兩端表面處理選用抗紫外線聚酯塑料噴末涂裝，表面噴涂層保持10年不褪色、不剝落；
（8）燈具密封件采用耐高溫抗老化硅橡膠材料；
（9）燈具緊固件全部采用不銹鋼材質；

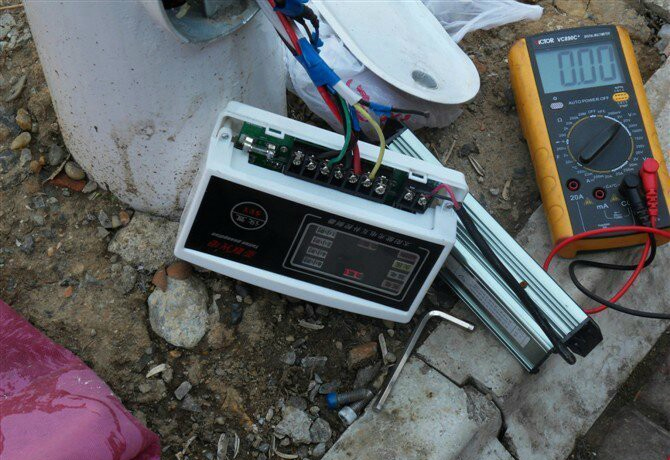

（四）太陽能路燈控制器說明
1.控制器的結構與特點：
（1）本控制器采用單片機設計的鋁外殼太陽能風光互補路燈控制系統，具有智能控制，多重保護。包括對風力發電、太陽能發電系統的正常發電功能的控制；對蓄電池組的過充電、過放電、過壓關閉輸出的管理以及對路燈亮燈時間的光控和時控設定等功能，保證系統工作的自動性、連續性和穩定性。
（2）設備具有完善的電氣保護功能，使得系統的可靠性更高；采用防水/塵罩設計，可以杜絕野外使用引起的損壞問題；風機MPPT(最大功率跟蹤)功能，保證低轉速、低電壓下也能對電池充電；太陽能MPPT(最大功率跟蹤)功能，保證太陽能板工作在最佳狀態，最大限度充電；低壓、限流充電方式，保證蓄電池始終處于最佳充電狀態；光控、時控、不間斷輸出/互補輸出多種輸出方式，滿足各種使用要求；采用PWM方式進行無線卸載，將多余的電能釋放，保護電池，風機安全運行。
（3）系統功能參數：

指標		型號
額定太陽能功率		120W
額定電壓		12V±0.3V
卸載開始電壓		28.8V±0.3V
完全卸載電壓		31V±0.3V
過放	切斷	21.6V±0.3V
	恢復	24V±0.3V
過壓	切斷	31V±0.3V
	恢復	29V±0.3V
電壓降落	風機與蓄電池之間	≤0.7V
	蓄電池與負載之間	≤0.1V
光亮控制光伏電壓		≤2V
滅燈控制光伏電壓		≥3V
使用環境溫度		-20℃—+50℃
使用海拔		≤5000米

（五）蓄電池
1.蓄電池規格及參數
采用閥控式密封膠體鉛酸蓄電池，保證在飽和狀態下連續工作3-5天以上，容量100Ah，每套2只為一組，總功率30W LED供電，具體參數如下：
(1)規格型號 6-CNJ-250（12V/150Ah）
(2)額定電壓（V） 12V
(3額定容量（Ah）：2*8小時率85Ah
(4)外型尺寸：49×26.5×22cm×2
(5)保質期：2年，浮充壽命可達10年。
(6)使用該蓄電池在放電20%以下屬正常放電，浮充壽命可達10年，充放電循環次數大于2000次。
(7)板柵結構及特殊的稀土合金，活性物質利用率高，充電接受能力好，正極板耐腐蝕性好，負極板析氫電位高。
(8)采用鍍錫銅芯結構，有利于大電流放電及導線連接的可靠性。
(9)采用獨特的膠體電解質鉛膏配方，呈凝膠狀，無酸液分層現象，自放電率低，保證電池深放電后充電的強恢復能力，耐深放電和耐高低溫性能好，可在較為惡劣的壞境下工作。
(10)在燈桿基礎一邊旁設計一個窨井，專門為放置蓄電池設計的，蓄電池放在專用配套的蓄電池箱內埋入窨井，要求保證蓄電池頂面覆蓋厚度不小于30厘米的表土，是防高溫和防盜作用的，窨井底部下50厘米填上碳渣，是起防汛臺作用的，蓄電池設計是全封閉免維護，短時間內（24小時）進不了水，能保護3年以上的壽命。
